GT8200水电站综合自动化系统:

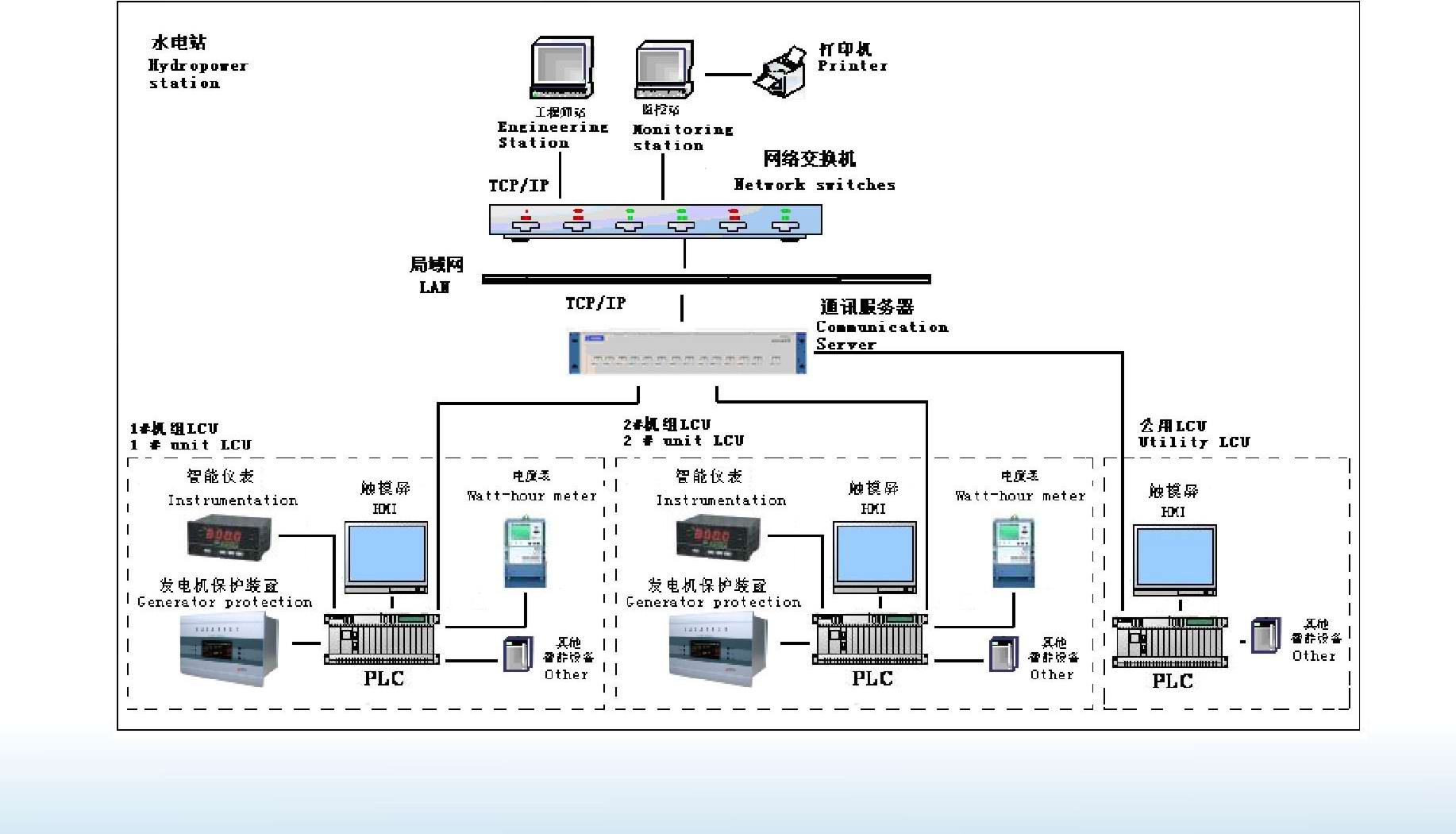

  GT8200水电站综合自动化系统是我公司结合二十多年水电站综合自动化系统的设计与运行经验，广泛吸收国内外水电站综合自动化系统先进技术开发的新一化水电站综合自动化系统。它利用最新的计算机技术、通讯技术、自动控制技术、电子技术、信息技术和电力系统分析方法研发而成,以实现无人值班、少人值守为目标。该系统采用分层分布式结构，由现地LCU层,通讯管理层及监控工作站构成。现地LCU按其功能分为机组LCU,公用LCU及闸门控制LCU,各LCU均采用全球技术领先的主流PLC作为核心管理单元，以机组LCU为例，PLC作为本控制单元的核心与本LCU内其它保护单元、测量单元、计量单元、励磁控制单元、调速控制单元、智能断路器、温度测量单元等其它功能单元共同组成一个完备的LCU系统，共同实现机组的保护、测量、计量、自动控制等功能，并通过光纤以太网与其它LCU控制单元及工作站进行数据交换，实现对电站进行全方位的控制和管理。

1、系统采用按对象一体化设计和标准化和智能插件设计和冗余设计。方便不同厂家的智能装置的集成设计与应用。
　　2、监控系统采用Windows、UNIX跨平台操作系统的应用软件设计和SQLSERVER、ORACLE等商业数据库应用设计，兼顾可靠性和方便性。
　　3、系统支持IEC61850、IEC61970、IEC61131等技术标准；全面支持以太网、CAN、RS485等通信接口和双网、环网要求，实现系统通信灵活组网和信息交互以及互操作。
　　4、监控系统采用软PLC、全组态和一体化管控技术设计方式，满足用户个性化项目需求。
　　5、保护系统采用高性能32位多CPU结构、大容量存储、16位AD，32点同步采样算法，采用智能插件、可编程逻辑组态、软硬件滤波设计技术。
　　6、系统采用四级权限控制、运行指导、微机防误操作和设备自诊断、故障预警和自恢复设计技术，提高电站的运行管理效率和安全管理水平，预防设备故障发生和事故扩大。
　　7、监控系统人机界面采用图形化、三维动画、矢量图、全景数据信息显示，满足用户操作简单，使用方便的需求。
　　8、监控系统具有AGC、AVC和EDC自动发电功能，满足用户自动发电和经济运行的需要。
　　9、监控系统采用WEB技术、物联网技术，还可利用智能手机终端，实现水电站系统的远程通信和信息化管理。

EDCS系列中小型水电厂自动化系统结构采用分层分布式结构，系统分为站控层和现地层。
 （一） 应用模式一
1、适用范围
　　单机容量3MW及以下小型机组的水电厂，适用于国内农村水电站增效扩容改造工程项目或新建水电厂，已经有大量项目应用。适用于单元接线方式、扩大单元接线方式、单母线接线方式等主接线方式。
2、 系统结构
　　以电压6kV的高压机组和35kV的出线构成的扩大单元接线方式（二机、一变、一出线）为例进行设备配置和应用说明。系统一机一屏，采用保护、监控等一体化控制设备。通信系统采用单以太网。
